住宅
结合照明、插座和小型负载划分末端回路。
终端配电 · DIN 导轨模块化器件

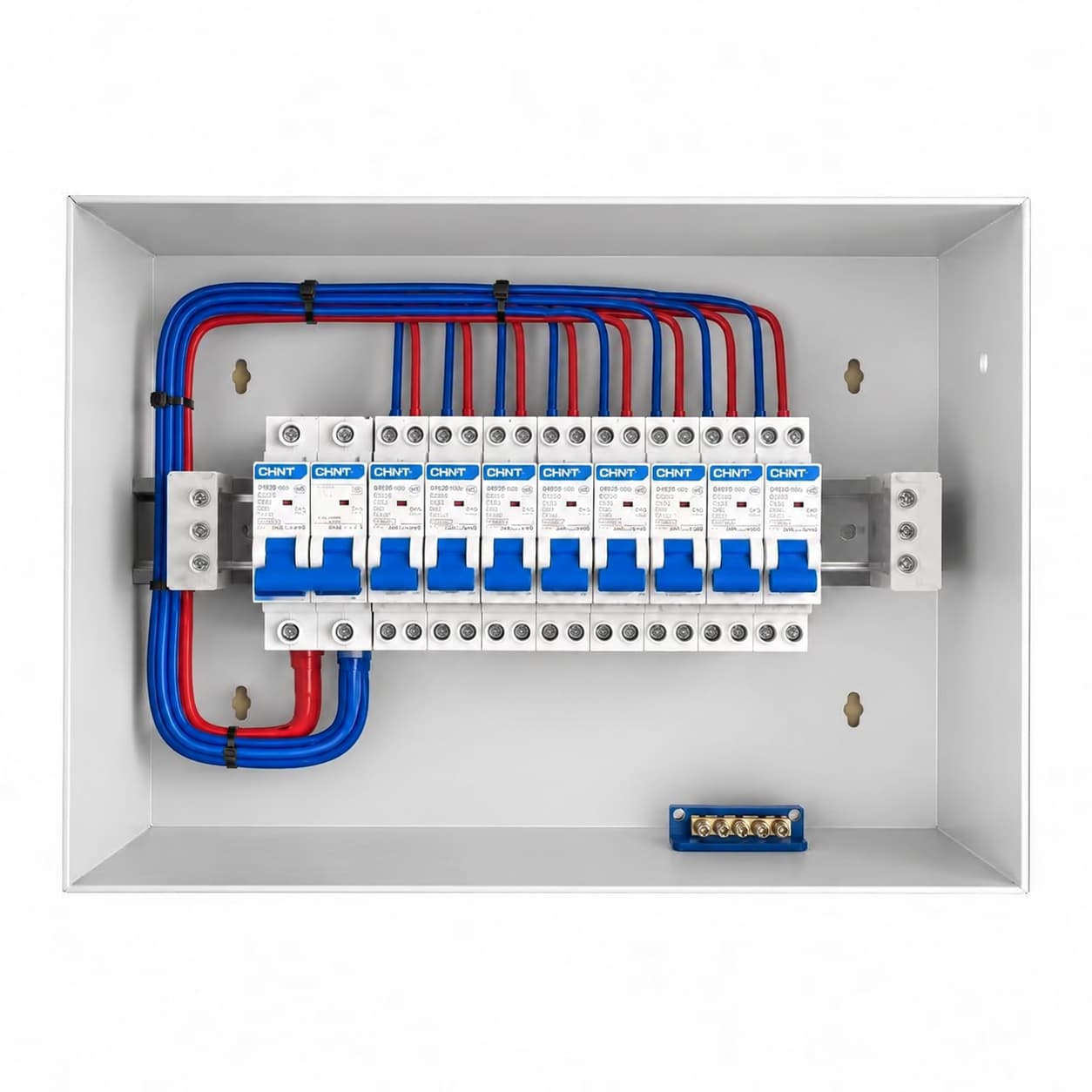

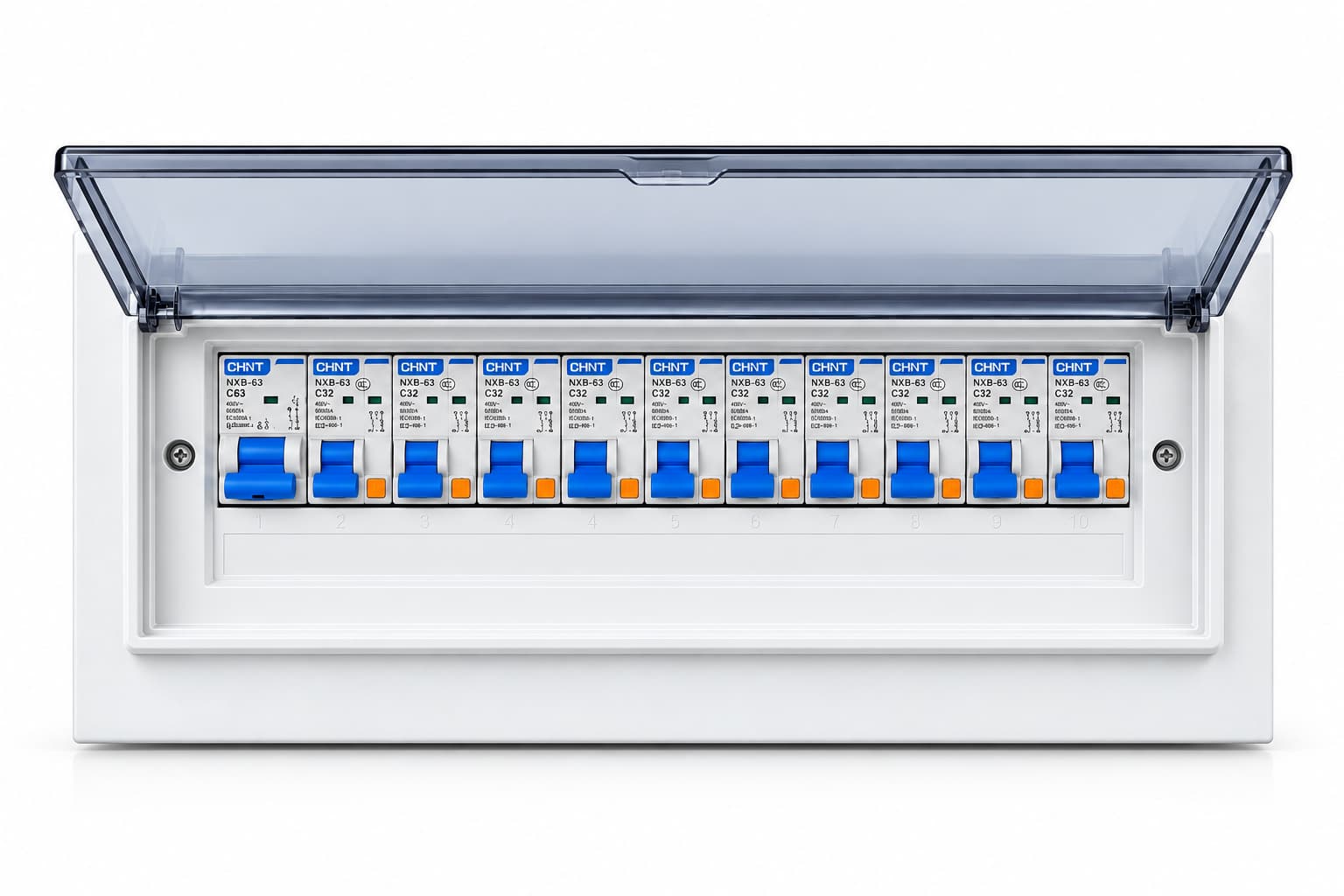

PZ30 照明配电箱
用于照明、插座及小型负载的末端配电，采用 DIN 导轨安装的模块化器件。总进线、分支保护及辅助功能按电气方案配置，模数位与实际回路数量分别确认。
可选择空箱或成套供货。空箱的箱体、面盖、导轨、N/PE端子及附件以清单为准，不默认全部包含；成套器件、端子及内部接线按确认图纸和配置清单提供。
PZ30 的典型应用
以下用途用于判断适用性，不代表已交付案例。
办公楼
按办公区域负载和保护方案安排模块化器件。
商业建筑
依据安装位置、回路需求与箱体空间选择明装或暗装。
工业建筑终端配电
用于照明、插座及小型设备的末端供电，按负载核对进线与保护配置。
参数与配置
以下选项依据手册第16–17页。总进线电流、模数位、排数及器件布局需结合项目确认，不代表所有箱体或任意组合均能达到列出的上限。
| 项目 | 手册所列选项／配置 | 项目确认事项 |
|---|---|---|
| 工作电压 | AC 220 / 230 / 380 / 400 V | 其他电压按项目要求确定。 |
| 工作频率 | 50 / 60 Hz | 其他频率按项目要求确定。 |
| 配电形式 | 单相 / 三相 | 相制、线制及接地系统按项目方案确认。 |
| 安装方式 | 明装 / 暗装 | 按现场条件确认；暗装另需预留开孔尺寸。 |
| 总进线额定电流 | 不超过 100 A | 按负载与具体配置确认；其他配置另行评估。 |
| 模数位 | 4 / 6 / 8 / 10 / 12 / 15 / 18 / 20 / 24 / 30 / 36 位 | 其他按项目确认。模数位不等于回路数，36位不代表固定36回路。 |
| 排列方式 | 单排 / 双排 / 多排 | 根据模数位及元器件布局确认。 |
| 防护等级 | IP30 / IP40 | 其他防护等级另行评估确认。 |
| 金属箱体板厚 | 1.0 / 1.2 mm | 其他厚度按项目确认，面板厚度另行确认；不适用于塑料版本。 |
| 箱体材质 | 金属箱体 / 塑料箱体 | 具体材质及面盖形式按项目确认。 |
| 保护与辅助配置 | 微型断路器、剩余电流保护器、浪涌保护器及辅助器件 | 按电气方案选配，不属于空箱默认配置。 |
| 内部附件 | DIN导轨、N端子、PE端子及空位挡板 | 以配置清单为准，不默认全部包含。 |
| 外形尺寸 | 宽 × 高 × 深，单位 mm | 按器件、接线及安装空间确定；暗装另列预留开孔尺寸。 |
| 进出线方式 | 按箱体结构及接线要求确定 | 开孔及接口按项目图纸确认。 |
器件占用的模数位可能不同，应根据实际器件和备用空间确定回路数量与箱体布局。
最终参数、配置及供货范围以确认图纸和订单约定为准。
选择空箱或成套供货
空箱体
提供机械箱体，用于客户后续装配。
- 箱体、面盖、DIN导轨、N/PE端子及附件以清单为准。
- 明装／暗装结构、材质、面盖及开孔按确认图纸提供。
- 不默认包含全部附件、保护器件或内部接线。
成套设备
提供箱体、约定的元器件及内部接线。
- 器件、端子及内部接线按确认图纸和配置清单提供。
- 总进线、分支保护及辅助器件按电气方案选配。
- 空位挡板、备用空间、适用检查及文件按配置和订单约定。
接口与另行约定项
外部电缆、现场安装及调试等工作需另行约定。机械附件、操作接口及部分供货的包含项应在图纸和清单中明确。
明确 PZ30 回路与箱体配置
提供负载和安装条件，再核对模数位、实际回路与器件布局。
客户提供
- 数量、空箱／成套形式、工作电压、频率和总进线电流。
- 出线回路、负载及保护方案，所需模数位与备用空间。
- 明装或暗装、材质、宽×高×深；暗装预留开孔尺寸。
- 防护等级、品牌要求、进出线需求及可用电气图纸。
GoodQi 确认
- 进线与保护配置、器件占位、回路数量和排数。
- 箱体材质、面盖形式，金属箱体及面板的适用厚度。
- DIN导轨、N/PE端子、空位挡板及安装接口清单。
- 外形和暗装开孔尺寸、图纸、供货清单、适用检查及文件。
请在补充需求中说明模数位、实际回路、明装／暗装及材质。生成草稿后，在邮件应用中附上电气和安装图纸。
提交 PZ30 询价质量检查与交付文件
来料、装配过程及出货检查按已确认的产品配置和订单范围执行。
按供货形式检查
- 空箱体
- 按订单检查尺寸、结构、表面、装配及供货完整性。
- 成套设备
- 元器件与配线检查，以及适用于所供配置的绝缘、接地连续性、通电和功能检查。
按项目约定的文件
- 外形与布置图
- 单线图及器件清单
- 接线与接口图（适用时）
- 约定检查内容的例行检验记录
所需文件、提交阶段及见证或特殊检验要求，在订单前约定。
PZ30 常见问题
36位是否就是36个回路？
不是。模数位表示器件安装空间，实际回路数量取决于各器件占位、保护方案和备用空间。
所有PZ30配置都能使用100 A进线吗？
手册列出总进线电流不超过100 A，仍需结合负载、器件及箱体配置确认；其他配置另行评估。
塑料箱体是否也采用1.0或1.2 mm板厚？
不是。这些值仅适用于金属箱体，面板厚度另行确认。塑料版本的具体材质及面盖形式按项目确定。
空箱是否默认带全套附件和器件？
不默认全部包含。箱体、面盖、导轨、N/PE端子及附件以清单为准；成套器件和接线按图纸及清单供货。
如何提交PZ30询价？
询价按钮会预选PZ30。填写回路、模数位及安装需求，生成草稿后在邮件应用中附图并核对发送；暗装另需提供预留开孔尺寸。
讨论 PZ30 末端配电需求
最终参数、配置及供货范围以确认图纸和订单约定为准。
